UNITÀ
Disponiamo di un ampio catalogo di unità progettate per soddisfare ogni esigenza di micro e macro perforazione di film in movimento.
La nostra offerta spazia da semi macchine da integrare in linee di produzione esistenti fino a sistemi completi, compatti e integrati di svolgimento e avvolgimento, garantendo soluzioni flessibili e adatte a diverse configurazioni produttive.
.png "image (1)")

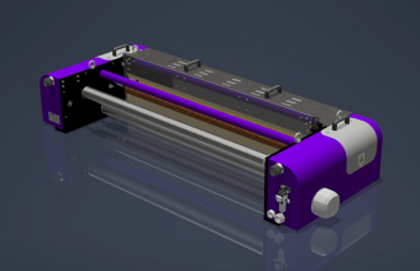

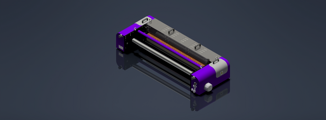

Serie HP
La serie HP comprende l’intera gamma dei nostri micro perforatori a caldo, progettati per garantire elevate prestazioni in funzione delle diverse esigenze produttive.
In base alle dimensioni operative e alle velocità di lavoro, la serie si articola in tre modelli: HP100, HP150 e HP200.
I modelli si differenziano principalmente per tre caratteristiche fondamentali:
velocità,
diametro dell’albero,
potenza di riscaldamento.
Caratteristiche tecniche per modello:
HP100
Velocità: fino a 100 m/min
Diametro albero: 99 mm
Potenza scaldante: 0,5 kW per 100 mm²
HP150
Velocità: fino a 170 m/min
Diametro albero: 149 mm
Potenza scaldante: 1,0 kW per 100 mm²
HP200
Velocità: fino a 230 m/min
Diametro albero: 199 mm
Potenza scaldante: 1,5 kW per 100 mm²
SERIE OMP
La serie OMP comprende l’intera gamma dei nostri macro perforatori, progettati per applicazioni industriali che richiedono robustezza, precisione e flessibilità operativa.
I modelli disponibili nella serie sono: OMP, OMP2, OMPA2, HOMP2 e HOMPA2.
Caratteristiche principali per modello:
OMP
Modello base con montaggio dei corpi perforatori su un solo lato.
Velocità massima dei perforatori: 45 Hz
Diametro dei punzoni: da 1 a 30 mm
Fascia di lavoro massima: 1800 mm
OMP2
Si distingue dal modello OMP per il montaggio dei perforatori su entrambi i lati e per una maggiore velocità operativa.
Velocità massima: fino a 90 Hz (con perforatori allineati sulla stessa linea)
Diametro dei punzoni: da 1 a 30 mm
Fascia di lavoro massima: 1800 mm
OMPA2
Versione con ponte di dimensioni maggiorate, progettata per facilitare le operazioni di manutenzione.
Possibilità di abbassamento del ponte inferiore per una manutenzione più agevole delle matrici.
Montaggio dei perforatori su entrambi i lati.
Velocità massima: fino a 90 Hz (con perforatori in linea)
Diametro dei punzoni: da 1 a 30 mm
Fascia di lavoro massima: 2500 mm

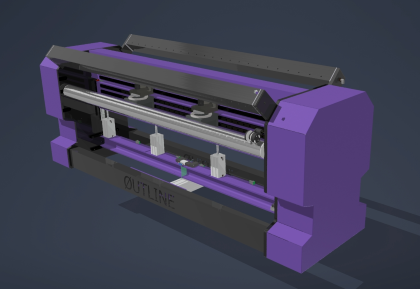

HOMP2 / HOMPA2
Modelli con ponti progettati per diametri di punzonatura elevati.
Diametro punzoni: fino a 150 mm
Possibilità di abbassamento del ponte inferiore
Montaggio dei perforatori su entrambi i lati
Velocità massima: fino a 15 Hz
Fascia di lavoro massima: 3500 mm

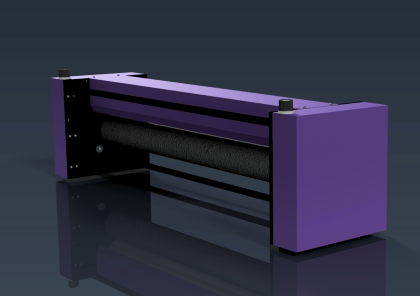

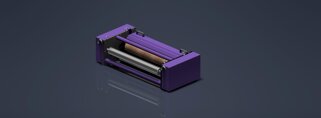

Serie CP/M
La serie CP/M comprende l’intera gamma dei nostri micro foratori a freddo, goffratori e sistemi di multi taglio, progettati per offrire la massima flessibilità applicativa.
Questa serie è stata sviluppata e ottimizzata dal nostro team di ingegneri per consentire più lavorazioni con la stessa unità. Grazie al semplice cambio dell’albero principale, appositamente progettato per essere rapido e agevole, è possibile riconfigurare la macchina in modo efficiente, riducendo tempi di fermo e costi operativi.
Modelli disponibili
I tre modelli principali della serie sono:
CP80
CP100 / CPM100
CP150 / CPM150
Le differenze tra i modelli riguardano principalmente il diametro dell’albero, disponibile nelle seguenti misure:
79 mm
99 mm
149 mm
Versioni motorizzate
Le versioni identificate dalla sigla “M” sono motorizzate.
Anche le versioni non motorizzate sono comunque predisposte per una futura motorizzazione, tramite:
un kit plug & play di facile installazione, oppure l’intervento di un nostro tecnico specializzato, che può effettuare l’installazione in una sola giornata.
Rullo di contrasto
Il rullo di contrasto è disponibile in diverse configurazioni, in base al tipo di lavorazione e al foro desiderato:
Tampico in fibra naturale o sintetica
Gomma con differenti gradi di durezza

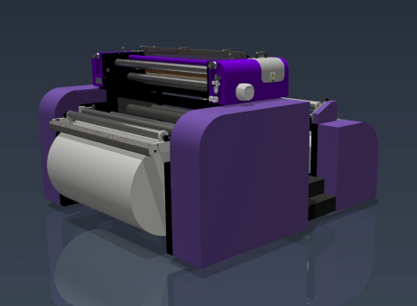

SERIE UR
Le serie UR e URC comprendono l’intera gamma dei nostri ribobinatori e mini taglierine, soluzioni compatte ed economiche sviluppate per garantire la massima integrazione e ottimizzazione con tutte le nostre unità di lavorazione.
Modelli disponibili
Fanno parte delle serie UR e URC i seguenti modelli:
UR100 / URC100
UR150 / URC150
UR200 / URC200
Caratteristiche principali
Le principali differenze tra i modelli riguardano la velocità operativa, che varia:
da 150 m/min per il modello di dimensioni più contenute,
fino a 250 m/min per il modello di maggiore capacità.
Le versioni URC sono dotate della funzione di taglio della bobina madre in bobine di dimensioni inferiori.
Configurazioni e capacità
Su richiesta, è possibile configurare più moduli per ottenere un’unica soluzione integrata che includa due o più delle nostre unità.
Gestione bobine con diametro compreso tra 600 mm e 1000 mm.
Fascia di lavoro massima: 2000 mm.
Per individuare il modello più adatto alle vostre esigenze produttive, vi invitiamo a contattare il team Outline, che sarà lieto di fornirvi una consulenza dedicata.
